Ein Netzwerkprotokoll ist eine festgelegte Regel, die bestimmt, wie Daten zwischen Computern ausgetauscht werden. Es…

• …definiert den Ablauf einer Kommunikation.
• …definiert den Aufbau der Datenpakete.
• …existiert auf unterschiedlichen Ebenen.

Protokolle bei uns Menschen

Nehmen wir als Beispiel eine Diskussion zwischen zwei Fremden: Die eine Person (Alice) fragt jemand anderes (Bob) nach der Uhrzeit:

Alice	«Guten Tag, darf ich Sie etwas fragen?»
	«Hallo, klar, schiessen Sie los!»	Bob
Alice	«Wie spät ist es?»
	«Es ist 12:41 Uhr.»	Bob
Alice	«Danke und einen schönen Tag, tschüss.»
	«Kein Problem, Ihnen auch, wiedersehen!»	Bob

Dabei fragen wir nicht direkt, wir begrüssen uns zuerst und stellen klar, dass wir etwas fragen möchten.

Kommunikation zwischen Computern

Die Kommunikation zwischen zwei Computern, also zwischen Client und Server, läuft oft nach dem Frage/Antwort- bzw. Request/Response-Muster ab:

Request-Response-Muster

Einfache Protokolle

Die gewünschte Anwendung und somit auch das Protokoll wird mit einer sogenannten Portnummer angegeben. Man kann sich das sozusagen als Türnummer merken: Die IP-Adresse liefert das richtige Gebäude, die Portnummner das zuständige Büro. Die Portnummer (z.B. 8000) wird mit Doppelpunkt hinter die IP-Adresse gehängt.

192.168.42.167:8000

Die folgenden drei Protokolle kann man mit einem sogenannten Telnet-Client einfach selbst ausprobieren. Dazu verbindet man sich mit einem Server auf dem gewünschten Port. Läuft der Dienst und befolgt man die Regeln des Protokolls, so sollte man auch eine Antwort erhalten:

Dienst	Server	Port
Daytime	time-a.nist.gov	13
Quote-of-the-Day	um.imstillthinking.net	17
Quote-of-the-Day	djxmmx.net	17
Echo	tcpbin.com	4242

Ports können auch vom Standard-Port abweichen – siehe Echo-Server!

Aufgabe: Einfache Protokolle

• Teste die obenstehenden Protokolle aus, indem du mit Telnet eine Verbindung zum entsprechenden Port auf dem Server herstellst.
• Inwiefern unterscheidet sich das Echo-Protokoll von den anderen beiden?

Ev. hast du Telnet auf deinem Computer installiert, dann kannst du in einer Eingabeaufforderung die Verbindung starten mit telnet <server> <port> (wobei <server> und <port> entsprechend ersetzt werden müssen).

Falls Telnet nicht verfügbar ist, kannst du es vielleicht aktivieren:
https://social.technet.microsoft.com/wiki/contents/articles/38433.windows-10-enabling-telnet-client.aspx

Letze Möglichkeit wäre ein Online-Telnet zu verwenden – also eine Webseite die den Telnet-Dienst zur Verfügung stellt. Dies funktioniert aber nur eingeschränkt:

https://youfiles.herokuapp.com/telnetclient/

Lösung: Einfache Protokolle

Unterschied Echo-Protokoll zu Daytime- und Quote-of-the-Day-Protokoll:

Art der Anfrage

Der Client sendet eine Nachricht (Nutzdaten) an den Server. Bei den beiden anderen Protokollen wird ein leeres Datenpaket gesendet (die Anfrage ist implizit durch die Verbindung).

Art der Antwort

Beim Echo-Protokoll sendet der Server die empfangenen Daten unverändert zurück. Beim Daytime-Protokoll sendet Server die aktuelle Uhrzeit und das Datum zurück. Beim QOTD-Protokoll sendet der Server ein Zitat zurück.

Hinweis: Das Echo Protokoll (Port 7) ist heute bei fast allen öffentlichen Domains deaktiviert, um die Gefahr von DDoS-Angriffen zu vermeiden. Da der Server die (beliebigen) Daten des Clients zurück sendet, kann das Protokoll genutzt werden, um Server absichtlich zu überlasten.

HTTP und HTTPS

Die Hypertext-Transfer-Protokolle sind etwas komplizierter als die drei einfachen Protokolle die wir soeben kennengelernt haben. Bei HTTP(S) gibt es unterschiedliche Arten von Requests(Anfragen):

GET-Request

Mit einem GET-Request verlangt der Client (z.B. der Webbrowser auf deinem Laptop) vom Server ein bestimmtes Dokument.

Dies kann eine HTML-Datei, aber auch ein Bild oder sonst eine Datei sein.

• Der Server schickt nun den Status-Code 200 OK und die gewünschte Datei.
• Oder aber er schickt einen anderen Status-Code, z.B. 404 Not Found für «nicht gefunden» oder 403 Forbidden für «keine Berechtigung».

So kann der Browser entsprechend reagieren.

POST-Request

Mit einem POST-Request kann der Client ein im Browser ausgefülltes Formular (z.B. Login-Daten oder Angaben um Account zu erstellen) an den Server schicken, damit der Server die entsprechenden Schritte unternehmen kann.

weitere Requests

Daneben gibt es PUT-, DELETE- und weitere Requests.

Beispiel Request und Response

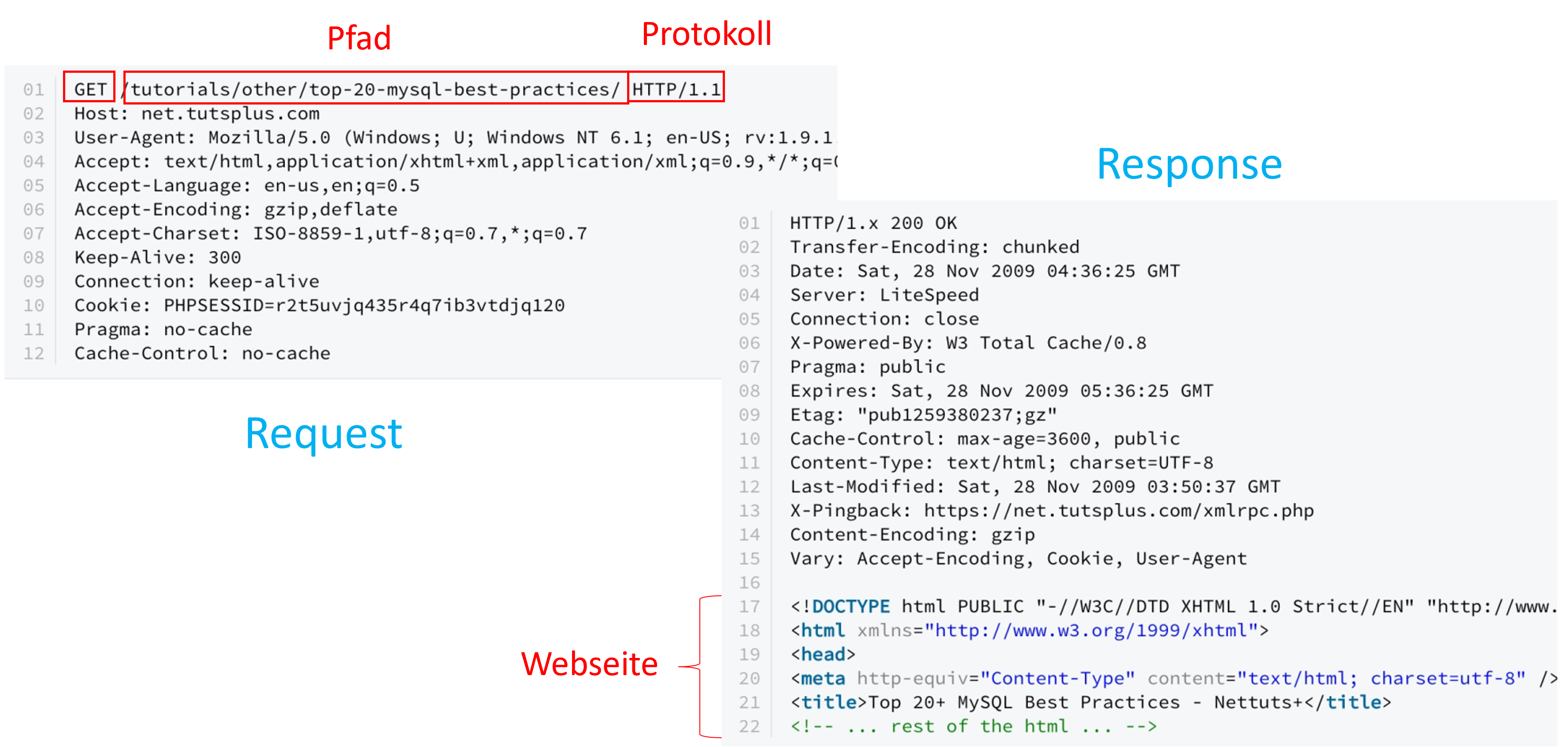

Das folgende Bild zeigt je ein Beispiel des Aufbaus eines Get-Requests und der Response des Webservers.

Beispiel für GET-Request und Response

⭐ Entwicklungstools

Die Entwicklungstools des Browsers zeigen dir im Tab «Network» alle Requests an, die bei einem Seitenaufruf gemacht werden.

Aufgabe: ⭐ Gymer-Logo

Auf unserer Gymer-Seite findest du links oben den «gym|kirchenfeld»-Schriftzug.
Kannst du diese Bild-Datei abspeichern?

Versuch es mit den Entwicklungstools deines Browsers.

Aufgabe: ⭐ Radio-Stream

Auf https://energy.ch findest du diverse Internet-Radio-Streams. Damit du die Streams auch mit einem Medien-Player (z.B. VLC) abspielen kannst, musst du diese abspeichern können.

Wähle ein Radio und versuch den Stream mit den Entwicklungstools deines Browsers abzuspeichern.
